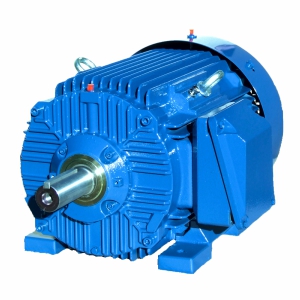

SIE series | Three-phase "NEMA Premium" efficiency motors with squirrel-cage rotor

One speed general purpose motors with NEMA Premium Efficiency according to NEMA MG-1 and CSA standard

CATALOGUE VERSION

Efficiency class NEMA Premium
Operating duty CONTINUOUS
Rated voltage 230V/460V up to 100HP and 460V from 125HP or 575V
Frequency 60Hz
Synchronous speed 3600, 1800, 1200 rpm
Insulation class F
Degree of protection IP54/IP55
Ambient temperature up to +40°C
Mounting arrangement on feet

Terminal box on the left side with one or two threaded cable inlets according to USAS B2.1-1968  ball bearings

OTHER NON CATALOGUE VERSIONS ARE AVAILABLE ON REQUEST

Symbol Frame size Number of poles Rated output [kW] Rated output [HP] Synchronous speed [rpm] Rated torque [Nm]
Reset
SIE143T2 143 2 1.1 1.5 3600 3
SIE143T4 143 4 0.75 1 1800 4.1
SIE145T2 145 2 1.5 2 3600 4.1
SIE145T4A 145 4 1.1 1.5 1800 6.1
SIE145T4B 145 4 1.5 2 1800 8.1
SIE145T6 145 6 0.75 1 1200 6.1
SIE182T2 182 2 2.2 3 3600 6.1
SIE182T4 182 4 2.2 3 1800 12.1
SIE182T6 182 6 1.1 1.5 1200 9.1
SIE184T2 184 2 3.7 5 3600 10
SIE184T4 184 4 3.7 5 1800 20.1
SIE184T6 184 6 1.5 2 1200 12.2
SIE213T2 213 2 5.5 7.5 3600 15.2
SIE213T4 213 4 5.5 7.5 1800 30.2
SIE213T6 213 6 2.2 3 1200 18.3
SIE215T2 215 2 7.5 10 3600 20.1
SIE215T4 215 4 7.5 10 1800 40.1
SIE215T6 215 6 3.7 5 1200 30.4
SIE254T2 254 2 11 15 3600 30.2
SIE254T4 254 4 11 15 1800 60.1
SIE254T6 254 6 5.5 7.5 1200 45
SIE256T2 256 2 15 20 3600 40.3
SIE256T4 256 4 15 20 1800 80.1
SIE256T6 256 6 7.5 10 1200 60.3
SIE284T4 284 4 18.5 25 1800 99.9
SIE284T6 284 6 11 15 1200 90
SIE284TS2 284 2 18.5 25 3600 50
SIE286T4 286 4 22 30 1800 119.9
SIE286T6 286 6 15 20 1200 120
SIE286TS2 286 2 22 30 3600 60.3
SIE324T4 324 4 30 40 1800 160
SIE324T6 324 6 18.5 25 1200 149.1
SIE324TS2 324 2 30 40 3600 80
SIE326T4 326 4 37 50 1800 200.7
SIE326T6 326 6 22 30 1200 179
SIE326TS2 326 2 37 50 3600 100.3
SIE364T4 364 4 45 60 1800 240
SIE364T6 364 6 30 40 1200 238.6
SIE364TS2 364 2 45 60 3600 120
SIE365T4 365 4 55 75 1800 299.6
SIE365T6 365 6 37 50 1200 299.6
SIE365TS2 365 2 55 75 3600 150.5
SIE404T6 404 6 45 60 1200 357.9
SIE405T4 405 4 75 100 1800 398.6
SIE405T6 405 6 55 75 1200 448.8
SIE405TS2 405 2 75 100 3600 199.3
SIE444T4 444 4 90 125 1800 497.6
SIE444T6 444 6 75 100 1200 597.9
SIE444TS2 444 2 90 125 3600 249.5
SIE445T4 445 4 110 150 1800 597.9
SIE445T6 445 6 90 125 1200 747.1
SIE445TS2 445 2 110 150 3600 298.3
SIE447T4A 447 4 150 200 1800 795.9
SIE447T4B 447 4 186 250 1800 996.5
SIE447TS2A 447 2 150 200 3600 398.6
SIE447TS2B 447 2 186 250 3600 497.6
