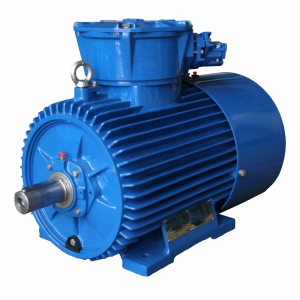

Série dSg | Moteurs triphasés "antidéflagrants" avec rotor à cage d'écureuil destinés à l'industrie minière

Moteurs antidéflagrants d’usage général pour l'industrie minière selon les standards IEC60079-0 et IEC60079-1 avec la certification ATEX.

Les moteurs sont conçus pour fonctionner dans des mines menacées par l'explosion de méthane et de la poussière de charbon dans les espaces (zones 1 et 2) où des mélanges explosifs de gaz combustibles et de vapeurs de liquide avec de l'air peuvent se produire.

Ces moteurs appartiennent à la catégorie M2, 2G selon la directive 2014/34 / UE (ATEX)

VERSION CATALOGUE:

Classe de rendement IE3
Service de fonctionnement S1
Tension nominale 500V ou 1000V
Fréquence 50Hz
Vitesse synchrone 3000, 1500, 1000 ou 750 tr/min
Classe d'isolation F
Degré de protection IP54 jusqu'au HA 132 / IP55 au-dessus
Température ambiante jusqu'à + 40 ° C
Montage IM1001 (IMB3 - pattes)

Boîte à bornes sur le dessus avec 1 entrée de câble et 3 bornes d'alimentation. Protection thermique de bobinage et des paliers.

D'AUTRES VERSIONS NON CATALOGUES SONT DISPONIBLES SUR DEMANDE

Symbol Hauteur d'axe Nombre de pôles Puissance nominale [kW] Puissance nominale [HP] Vitesse synchrone [tr/min] Couple nominal [Nm]
Réinitialiser
dSg100L2 100 2 3 4 3000 9.9
dSg100L4A 100 4 2.2 3 1500 14.7
dSg100L4B 100 4 3 4 1500 20.2
dSg100L6 100 6 1.5 2 1000 14.9
dSg112M2 112 2 4 5.5 3000 13.3
dSg112M4 112 4 4 5.5 1500 26.6
dSg112M6 112 6 2.2 3 1000 21.8
dSg132M4 132 4 7.5 10 1500 49.4
dSg132M6B 132 6 5.5 7.5 1000 55
dSg132S2A 132 2 5.5 7.5 3000 18
dSg132S2B 132 2 7.5 10 3000 24.5
dSg132S4 132 4 5.5 7.5 1500 36.2
dSg160L2-EP 160 2 18.5 25 3000 60
dSg160L4-EP 160 4 15 20 1500 98
dSg160L6-EP 160 6 11 15 1000 109
dSg160L8-EP 160 8 7.5 10 750 101
dSg160M2A-EP 160 2 11 15 3000 36
dSg160M2B-EP 160 2 15 20 3000 49
dSg160M4-EP 160 4 11 15 1500 72
dSg160M6-EP 160 6 7.5 10 1000 74
dSg160M8A-EP 160 8 4 5.5 750 54
dSg160M8B-EP 160 8 5.5 7.5 750 74
dSg180L4-EP 180 4 22 30 1500 143
dSg180L6-EP 180 6 15 20 1000 147
dSg180L8-EP 180 8 11 15 750 144
dSg180M2-EP 180 2 22 30 3000 71
dSg180M4-EP 160 4 18.5 25 1500 121
dSg200L2A-EP 200 2 30 40 3000 97
dSg200L2B-EP 200 2 37 50 3000 119
dSg200L4-EP 200 4 30 40 1500 195
dSg200L6A-EP 200 6 18.5 25 1000 180
dSg200L6B-EP 200 6 22 30 1000 214
dSg200L8-EP 200 8 15 20 750 195
dSg225M2-EP 225 2 45 60 3000 145
dSg225M4-EP 225 4 45 60 1500 290
dSg225M6-EP 225 6 30 40 1000 292
dSg225M8-EP 225 8 22 30 750 286
dSg225S4-EP 225 4 37 50 1500 240
dSg225S8-EP 225 8 18.5 25 750 240
dSg250L4-EP 250 4 110 150 1500 710
dSg250M2-EP 250 2 55 75 3000 177
dSg250M4-EP 250 4 55 75 1500 354
dSg250M6-EP 250 6 37 50 1000 359
dSg250M8-EP 250 8 30 40 750 388
dSg280M2-EP 280 2 90 125 3000 289
dSg280M4-EP 280 4 90 125 1500 579
dSg280M6-EP 280 6 55 75 1000 533
dSg280M8-EP 280 8 45 60 750 583
dSg280S2-EP 280 2 75 100 3000 241
dSg280S4-EP 280 4 75 100 1500 482
dSg280S6-EP 280 6 45 60 1000 436
dSg280S8-EP 280 8 37 50 750 479
dSg315L2-EP 315 2 200 270 3000 643
dSg315L4-EP 315 4 200 270 1500 1286
dSg315M2A-EP 315 2 132 180 3000 424
dSg315M2B-EP 315 2 160 220 3000 514
dSg315M4A-EP 315 4 132 180 1500 848
dSg315M4B-EP 315 4 160 220 1500 1026
dSg315M6A-EP 315 6 90 125 1000 873
dSg315M6B-EP 315 6 110 150 1000 1066
dSg315M8A-EP 315 8 75 100 750 972
dSg315M8B-EP 315 8 90 125 750 1166
dSg315S2-EP 315 2 110 150 3000 353
dSg315S4-EP 315 4 110 150 1500 710
dSg315S6-EP 315 6 75 100 1000 727
dSg315S8-EP 315 8 55 75 750 715
dSg80-2A 80 2 0.75 1 3000 2.6
dSg80-2B 80 2 1.1 1.5 3000 3.8
dSg80-4A 80 4 0.55 0.75 1500 3.8
dSg80-4B 80 4 0.75 1 1500 5.1
dSg90L2 90 2 2.2 3 3000 7.3
dSg90L4 90 4 1.5 2 1500 10.2
dSg90S2 90 2 1.5 2 3000 5
dSg90S4 90 4 1.1 1.5 1500 7.5
