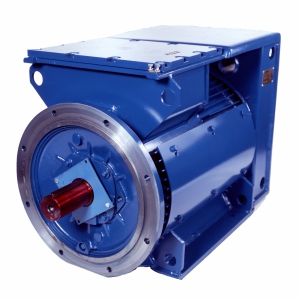

Série 3SGf | Moteurs triphasés "antidéflagrants" avec rotor à cage d'écureuil pour courroies transporteuses minière

Moteurs antidéflagrants à une vitesse pour l'industrie minière selon IEC60079-0, IEC60079-1 et IEC60079-7 standard avec la certification ATEX conçu pour l’entraînement en particulier de convoyeurs à bande ou d'impacteurs.

Les moteurs sont conçus pour fonctionner dans des mines menacées par l'explosion de méthane et de la poussière de charbon dans les espaces (zones 1 et 2) où des mélanges explosifs de gaz combustibles et de vapeurs de liquide avec de l'air peuvent se produire.

Ces moteurs appartiennent à la catégorie M2, 2G selon la directive 2014/34 / UE (ATEX)

VERSION CATALOGUE:

Service de fonctionnement S1/S4
Tension nominale 500V ou 1000V
Fréquence 50Hz
Vitesse synchrone 3000, 1500, 1000 ou 750 tr/min
Classe d'isolation F
Degré de protection IP56
Température ambiante jusqu'à + 40 ° C
Montage IM2001 (IMB35 - pattes et bride)

Boîte à bornes sur le dessus avec 1 entrée de câble et 3 bornes d'alimentation. Protection thermique de bobinage et des paliers.

D'AUTRES VERSIONS NON CATALOGUES SONT DISPONIBLES SUR DEMANDE

Symbol Hauteur d'axe Nombre de pôles Puissance nominale [kW] Puissance nominale [HP] Vitesse synchrone [tr/min] Couple nominal [Nm]
Réinitialiser
3SGf250M2A-E 250 2 45 60 3000 145
3SGf250M2B-E 250 2 75 100 3000 242
3SGf250M4-E 250 4 55 75 1500 357
3SGf250M4z-E 250 4 65 87 1500 421
3SGf250M6-E 250 6 45 60 1000 439
3SGf280M2-E 280 2 90 125 3000 289
3SGf280M4-E 280 4 90 125 1500 582
3SGf315M4-E 315 4 132 175 1500 853
